تحليل DC دوائر مضخم BJT ترانزستور ثنائي القطب | DC analysis of BJT amplifier circuits


تحليل DC دوائر مضخم BJT


باستخدام دارة مضخم باعث المشترك الخاصة بي الموضحة في الشكل 1.5 ، يساعد هذا الاستخدام الدوائر المكافئة في تحليل الدوائر الأخرى. يبدأ تحليل التيار المستمر في دائرة مضخم باعث مشترك أيضًا بتحديد قيم انحراف التيار الكهربائي ، ثم يتم تطبيق مكثفات الاقتران والتدفق ، ومقاوم الحمل ومصدر الإشارة لإنتاج دائرة التيار المستمر من خلال تطبيق نظرية تسمى Thevenin و قانون جهد كيرشوف.

يبدأ تحليل العملة (AC) لدائرة باعث مشتركة بمعرفة المفاعلة السعوية (XC) لأنها لا تزال منخفضة جدًا عند بدء عملية تردد الإشارة. مع الأخذ في الاعتبار أن XC تساوي الرقم صفر ، إذا كان كذلك ، فإن عملية تقليل الدائرة من دائرة إلى أخرى يجب أن تكون معادلة للتيار الذي ينتج ترددات تتطلب استبدال المكثفات الثلاثة أيضًا في الدائرة بـ شورت فعال. ثم تستمر عملية التحليل عن طريق استبدال وتغيير المصدر الحالي للتيار في الأرض. من منظور تحليل التيار المتردد ، يتمتع مصدر جهد التيار المستمر بمقاومة داخلية تبلغ صفر أوم.

انواع DC analysis

1- انحياز ثابت - Fixed bias


يُسمى هذا الشكل من التحيز أيضًا انحياز القاعدة أو انحياز المقاومة الثابتة. يستخدم هذا النموذج كمصدر طاقة واحد على سبيل المثال (البطارية) لكل من المجمع وقاعدة الترانزستور ، على الرغم من أنه يمكن أيضًا استخدام بطاريات منفصلة أخرى.

مزايا
• يمكن تغيير نقطة التشغيل في أي مكان في المنطقة النشطة بسهولة باستخدام المقاوم الأساسي فقط (Rb).
• يحتاج إلى عدد قليل جدا من المكونات

سلبيات
• لا يبقى التيار المجمع ثابتًا ، سواء عند درجة الحرارة أو عند جهد مصدر الطاقة. لهذا السبب ، فإن نقطة التشغيل BST غير مستقرة.
• التغييرات في Vbe ستغير IB ، وبالتالي تتسبب في تغيير IE.

شاهد ايضا :

2- انحراف باعث - Emitter Bias


عندما يتوفر مصدر منفصل أو ما يسمى (مصدر طاقة مزدوج) ، تكون دائرة التحيز أكثر فعالية ، وتوفر صفر جهد عند المرسل أو المجمع. يتم استخدام رمز Vee للعرض السلبي لتحيز تقاطع الباعث الأمامي بواسطة Re ، ويستخدم VCC أيضًا للعرض الإيجابي لتحيز الوصلة العكسية. مطلوب مقاومين فقط لمرحلة الجمع الشائعة وأربعة مقاومات للباعث المشترك (2 للمرحلة الباعثة المشتركة و 4 للمرسل المشترك).


سلبيات
لا يمكن استخدام هذا النموذج إلا مع مزود طاقة مقسم (مزدوج)

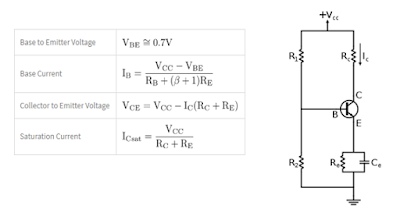

3- الجهد الكهربائي - Voltage


يتكون مقسم الجهد من R1 و R2. ينحرف الجهد عبر R2 إلى الأمام عن طريق تقاطع الباعث. من خلال الاختيار الصحيح للمقاومات R1 و R2 ، يمكن جعل نقطة تشغيل الترانزستور مستقلة عن β. في هذه الدائرة ، يحمل مقسم الجهد جهد القاعدة الثابت المستقل عن تيار القاعدة ، ولكن يجب أن يكون تيار المقسم أكبر من تيار القاعدة. حتى مع الجهد الأساسي الثابت ، يختلف تيار المجمع مع درجة الحرارة (على سبيل المثال) ، لذلك يتم إضافة مقاوم باعث لتثبيت نقطة Q ، يمكنك أيضًا تحقيق مستويات تيار أكثر استقرارًا دون أن يكون للقيمة تأثير كبير عليها


مزايا
• يلزم تزويد تيار مستمر واحد فقط. اعكس الدوائر السابقة.
• نقطة التشغيل مستقلة عن الاختلاف β.
• استقرار نقطة التشغيل مقابل تغير درجة الحرارة

سلبيات
• إذا كانت RE كبيرة ، فإن ارتفاع Vcc ضروري. لأن هذا يزيد التكلفة.
• بما أن قيمة constant ثابتة ، فيمكن تحقيق هذه العلاقة إما بالحفاظ على RE كبيرًا إلى حد ما ، أو بجعل R1 || R2 منخفض جدًا

4- فيد باك - Feedback


التغذية الراجعة هي العملية التي يتم من خلالها استخدام جزء من إشارة الخرج ، سواء كان جهدًا أو تيارًا ، كمدخل. إذا كان هذا الجزء من الملاحظات مخالفًا للقيمة أو المرحلة أو المعنى ("مقابل المرحلة") ، يُقال أن التعليقات هي تعليقات سلبية ، أو ردود فعل تنكسية



مزايا
• تعمل الدائرة على تثبيت نقطة التشغيل مقابل التغيرات في درجة الحرارة و β
• تعمل الدائرة على تثبيت نقطة التشغيل (كجزء من Vcc) مقابل الاختلافات في Vcc

سلبيات
• تغييرات كبيرة في β تغيرت نقطة التشغيل بشكل ملحوظ. يجب أن يتم اختياره بدقة إلى حد ما (حوالي 25٪) ، ولكن غالبًا ما يكون التباين بين الأجزاء أكبر.

حدد ما يلي لتكوين الانحياز الثابت للشكل التالي

أ) IBQ و ICQ
ب) VCEQ
ج) VB و VC
د) VBC
هـ) ارسم خط التحميل - load line



All Capacitors are O.C.  NPN (C.E) BJT, Assume BJT in active mode
جعل جميع المكثفات دائرة مفتوحة

Ibq=Vcc-Vbe/Rb= 12v-0.7v/240KΩ =47.08μA
Icq=βIbq = (50)(47.08μA) = 2.35mA
Vceq=Vcc-IcRc = 12V-(2.35mA)(2.2KΩ) = 6.83 V
Vb=Vbe=0.7V
Vc= Vce= 6.83V
Vbc=Vb-Vc=0.7V - 6.83V = -6.13 V
VBC = VB - VC = - 6.13 v< 0  R.B the BJT in active

خاتمة

في BJT يعتمد التمرير الحالي على نوعين من ناقلات الشحن (الإلكترونات والثقوب). تعتبر الترانزستورات أكثر أهمية من الثنائيات لاستخداماتها الكثيرة في الدوائر الإلكترونية ، من تضخيم الإشارة إلى تصميم المنطق الرقمي ودوائر الذاكرة. الترانزستور هو حجم صغير جدًا وله العديد من الاستخدامات التي تتجاوز حجم المراحل.

 إنها واحدة من أعظم الاكتشافات التي مرت عبر تاريخ البشرية. يتكون الترانزستور من بلورة أشباه الموصلات تحتوي على ثلاث مناطق وهو النمط التالي (NPN) أو (PNP) ويطلق على أحد طرفي هذه المناطق (E-emitter). يحتوي هذا الطرف على نسبة أكبر من الغيرة من الشوائب ويطلق على الطرف الآخر (C - جامع). يحتوي هذا الطرف على نسبة من الشوائب أيضًا ، ولكنه أقل من الباعث والطرف الثالث والأخير يسمى (B - Base) وهي شريحة رقيقة جدًا لا تزيد عن عشرة سمك

يعتمد الميكرون الذي يحتوي على أقل نسبة من الشوائب على المبدأ الأساسي في الترانزستو الجهد بين الطرفين للتحكم في الفرق في التيار من خلال الطرف الثالث

يحتوي الترانزستور على استخدامات هي مكبر الصوت والمفتاح والمقاومة للتغيير في دوائر تنظيم الجهد ، من تطبيق ترانزستور الوصلة ثنائي القطب المنطق الرقمي عالي السرعة ومكبرات الصوت وأجهزة استشعار درجة الحرارة والمحولات اللوغاريتمية
